YCH-CW2000 电气接点无线测温系统

YCH-CW2000电气接点无线温度系统简介及原理

电力无线温度监测系统实现了在高压环境下精确测量温度，准确有效地实时监控，根据高电压(6KV～220KV)作业环境下温度测量的特点。

无线测温系统组成

无线测温系统由无线测温终端、无线汇聚终端、无线测温后台软件组成

1.无线测温终端：

无线测温终端(采用无线防冲突组网技术）实现了对分散的温度采集点(人员无法接近的危险、恶劣的环境）的温度实行实时在线监测。测温终端通过无线方式将采集到的温度传输到无线汇集终端。

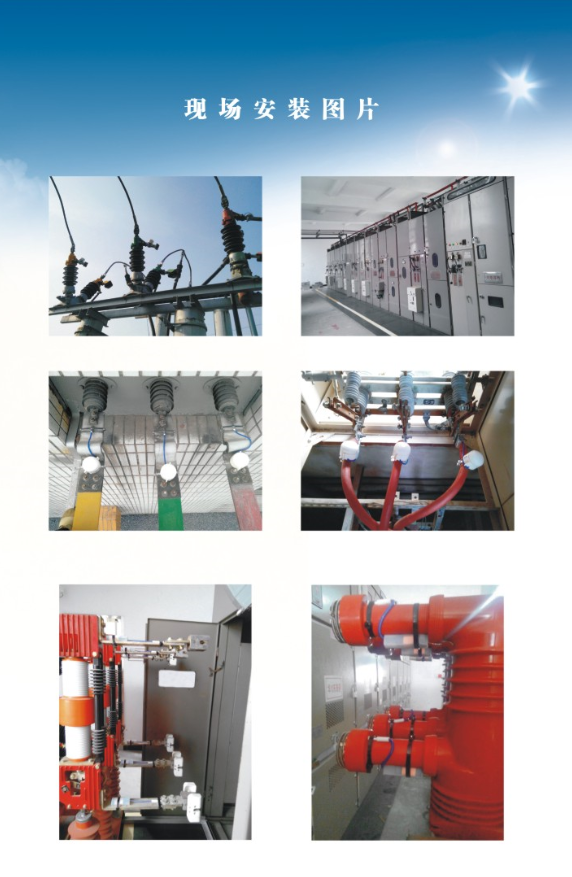

无线测温终端由高能锂电池供电，采用全数字方式工作，温度传感器附着在发热点上，并由一段数据线和测温主机相连接(温度传感器和测温主机合称无线测温终端)，该终端附着在高压电器上，等电位测量设备温度。无线测温终端把温度信号通过无线的方式传送给无线汇聚终端，无线汇聚终端可以接收多个测温终端的数据。

系统采用短程无线组网方式，多个测温终端分布在无线汇聚终端的周围，在有效的通讯范围内可以随意添加、删除、移动测温终端。

2.无线汇集终端：

无线汇聚终端则安装在主控室，监控中心实时监控每个点温度的变化，实现足不出户掌握整个高压系统的发热状况，进而做出正确的决策。

无线汇集终端在433MHz频段上可实现与多个测温终端采集数据的通讯，汇集终端把温度数据通过光纤以太网GPRS／CDMA等通讯方式实时传输到监控中心，并且可把温度数据整合到智能调度自动化系统，实现电气量和温度的集成在线监测，提供超温告警，为状态检修提供科学的依据。该系统已通过了电科院电力工业设备及仪表质量检验测试中心检测。

3.无线测温系统后台软件：

无线测温后台软件的系统集成方式：

Ø  自成系统：通过测温服务器和测温终端及测温厂站，独立组成一个温度检测网站。

Ø  融入变电站综合自动化系统：通过测温厂站端的汇集端，将温度数据当地转发至综合自动化系统，实现温度数据集成入综合自动化系统，进而融入调度自动化系统。

Ø  融入调度自动化系统：通过测温厂站和测温服务器采集多个变电站温度数据，测温服务器将各个厂站的温度数据集中打包，通过CDT、10l等规约传输至调度自动化系统，实现将温度数据集成入调度自动化系统。

对于无人值守站，无线汇聚终端把接收到的数据通过RS232或通过以太网，把温度数据转发到调度自动化系统或者视频监控系统，把信息整合在一起，搭建无缝集成的完整监控系统。
