一：概述

（一）用途及范围

随着国民经济的不断提高发展，国家对工矿企业的安全生产提出了更高的要求，特别是对电器设备漏电造成的人员触电以及危险环境下漏电火灾事故的防范更加重视。装置安装在0.4kV低压配电系统中，用于检测TN-C-S、TN-S及局部TT系统中的剩余电流等电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。

（二）装置功能及特点

   YCH-XD-2装置是我公司自主开发研制的漏电流在线监测装置；其主要功能及特点如下：

1、实时监控：能够实时监测系统电压电流，有功功率、无功功率、功率因数、以及频率等，同时不间断的实时监测用电系统的漏电流值。可以通过系统监测软件实时显示，数据统计，曲线显示等，有助于检修人员及时准确判断系统运行状况。

2、多级预警功能：装置支持多级预警，整定值从30-1000mA连续可调，系统检测到漏电电流值超过预警定值时，发出报警动作(总报警)，并自动延时后，调整到下级定值，可根据报警间隔时间的长短，判断漏电故障发展速度，及时确定检修计划；另外装置可人选6条线路作为跳闸线路，当漏电流值超过跳闸整定值时，经过一定的延时（脱扣延时设定）可做出跳闸动作。跳闸功能可以选择“投入”或“退出”。

3、智能数字漏电互感器：装置采用高精度漏电流互感器，可监测到mA级的电流，并以485总线的形式上传到监测主机。监测主机最多可以监测128条线路，采用数字互感器，可以节约线缆成本，使安装更方便。

4、故障记录：装置可以记录200条故障数据，可以通过液晶按键查询，也可以通过后台系统软件查询，为检修计划提供参考数据。

5、开关量输入：装置提供了6路开关量输入，

6、通讯：装置具有RS485以及RJ45以太网接口，采用标准MODBUS通讯协议。

二：参数

  1、监测主机

 （一）额定参数值

额定电源电压：AC/DC220 ±20%

额定功耗：3W

额定三相电压：AC100V(AC57.7V)

额定三相电流：AC5A

（二）报警跳闸节点

AC250V/3A、DC30V/3A

（3）电压等级

0.4KV、0.69KV、1.14KV

（4）监测容量：最多可同时监测128条线路。

（5）漏电预警：多级预警，30~1000mA连续可调。

（6）漏电跳闸：整定值30~1000mA连续可调，延时整定，功能可投退。

（7）通讯方式：支持RS485总线，以及以太网，采用MODBUS通讯协议。

（8）安装方式：嵌入式

（9）工作环境：温度：-10℃~45℃；相对湿度：≤90%

（10）储存环境：

    2、智能数字漏电互感器

    （1）供电方式：DC24V

    （2）精度等级：1级

    （3）功耗：≤2VA

    （4）工作温度:－10℃～＋45℃; 存储温度: －20℃～＋70℃;

相对湿度: 5%～95%不结露; 海拔高度: ≤2500m

    （5）安全性：工频耐压：端子组对机壳之间是AC3kV/1min

绝缘电阻：端子组对机壳＞100MΩ

    （6）安装方式：导轨式

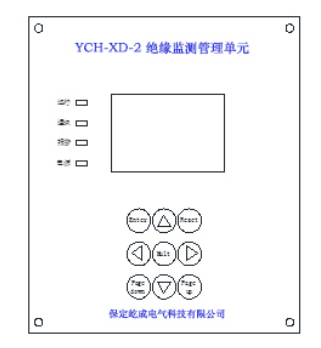

三：面板功能说明

按键说明：

（1）按键、：操作菜单选项用，兼做参数值修改键。做参数值修改键时，、键作数值增1、减1使用，增加按下时间可变为增10，减10，或者增50，减50。

（二）Reset键：整机的复归键。

（三）Page up和Page down键：用于同级菜单向上、向下翻页；参数修改时，作为切换修改参数使用。

（四）Mult键：作为返回上级菜单用。

（五）Enter键：作为进入菜单的确定键，在参数修改页面作为激活和完成修改使用。

指示灯

运行灯：装置正常运行时，闪烁，频率为1Hz。

通讯灯：装置和智能数字互感器通讯时，每交互一次，则闪烁一次。

报警灯：当有线路漏电流值超过报警阈值时，报警灯点亮。

电源灯：装置电源正常时，指示灯亮。

四：装置操作使用说明

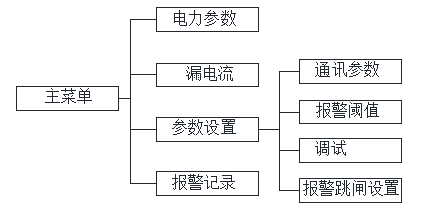

（1）菜单结构

，显示主菜单，大约10秒钟左右，会进入循环显示页面，循环显示电力参数以及线路漏电流数值。装置在大约2分钟左右进入无背光运行状态。

（3）参数设置

参数设置分为通讯参数设置、报警阈值、调试、以及报警跳闸设置

通讯参数设置

按Enter键进入通讯参数设置后，再次按下Enter键激活当前页面第一项修改项，可以通过上下键修改参数，可以通过Pageup和Pagedown键，切换修改项，修改完成后，按下Enter键，保存修改。可以再次按下Pageup和Pagedown键进行通讯参数的翻页操作。

报警阈值设置

修改方法同上。

   调试

进入调试菜单后，可以修改校准使能，线路数量，以及开出使能、开入开出的自测试等，开出测试时，要通过Enter键来改变开出的状态。在进入开出开入测试页面后，直接改变开入状态，可以直接在液晶屏幕上查看到状态变化情况，可用来做投运前的自测试。

报警跳闸设置

通过此项配置，可以修改1-6路开出量对应的报警线路，以及是否投运。具体修改方法同上。

（4）报警记录

三：现场接线方案

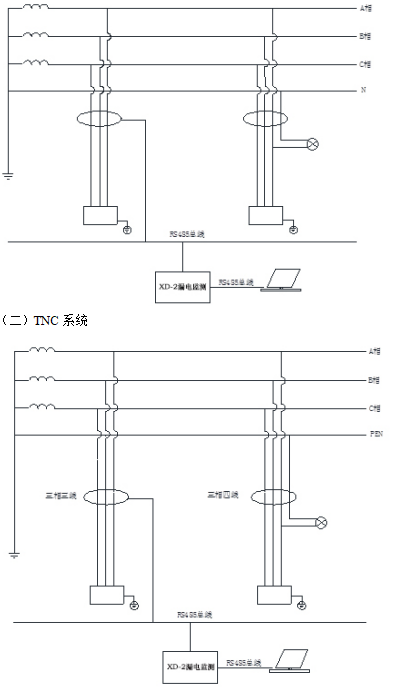

（1）TT系统

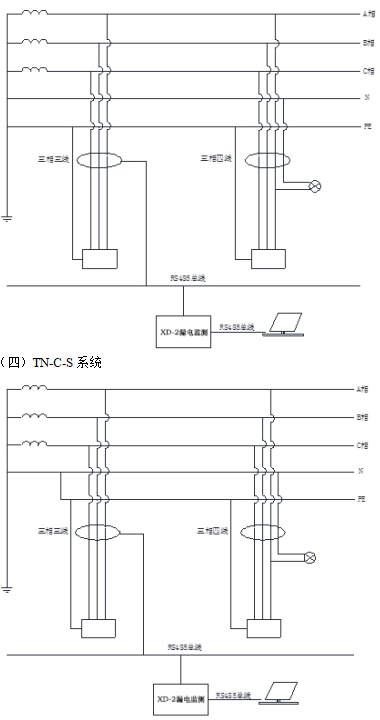

（三）TNS系统

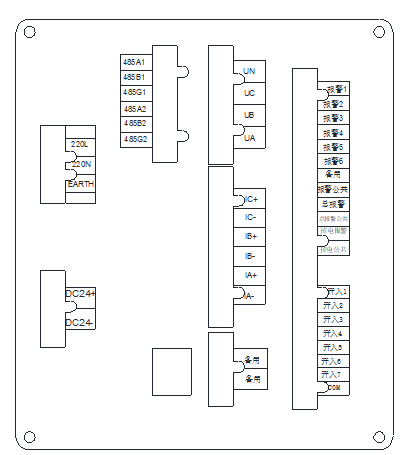

四、后端子定义

备注：485A1、485B1为上位机通讯接口；485A2、485B2数字传感器接口。

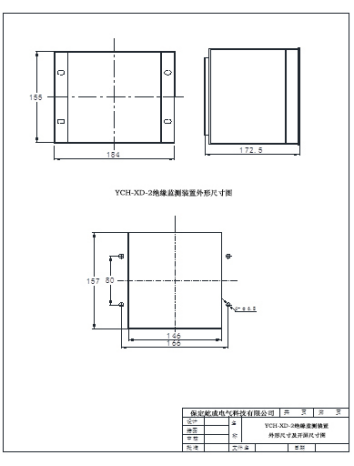

五、外形及开平尺寸图
